TM-3120转速显示仪

时间： 2013-11-23　

TM-3120转速显示仪，电话：020-32056193，传真：020-82348703

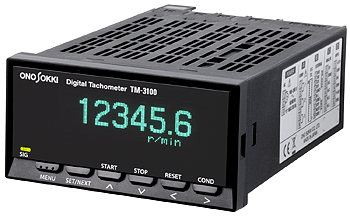

TM-3100系列能对应于各种各样测定对象，根据用途可以增加功能的数字转速显示仪。

除配置有转速显示仪最基本功能的四种标准机型(转速显示、BCD输出、模拟输出、比较功能输出)外，通过追加选购件卡，可满足用户的各种需要。

TM-3100系列，采用荧光显示管，以代替以前的发光二极管(LED)，从而使耐久性及显示清晰度大大提高。

特点

TM-3110
  • 专用于显示的标准型
TM-3120

  • 带6位BCD输出

  • 与定序器直接连接的开式集电极输出

  • 输出模式，可以为标准型或客户特需型间切换

※使用选择件TTL使水平输出的变化成为可能

TM-3130
  • 带模拟输出(输出信号可以为电压或电流自由切换)。能向记录仪等输出或作记录。
  • 由于采用D/A切换方式，更新时间为10ms或更快
TM-3140
  • 带比较器功能，上下限判别电平可设定3种。用于警报控制等方面
  • 比较周期为约10ms高速响应
  • 标准配置各种输出功能

  • 高速响应100 kHz

  • 可以用选购件卡追加功能

  • 由于采用荧光显示管，操作性及显示清晰度大幅提高

  • 符合CE标志，提高抗干扰性

  • 对应DIN规格

TM-3100系列数字式转速显示仪

选购件卡组合表


选购件卡名
TM-0321
BCD输出
(TTL) 		TM-0322
BCD输出
(开式集电极) 		TM-0330
模拟输出 		TM-0340
比较器输出 		TM-0350
RS232C输出 		TM-0301
DC電源
TM-3110 ○ ○ ○ ○ ○ ○
TM-3120 ○ ◎ ○ ○ × ○
TM-3130 ○ ○ ◎ ○ ○ ○
TM-3140 ○ ○ ○ ◎ ○ ○

◎：标准配置　○：可以安装　×：不可以安装
注)TM-0321、TM-0322与TM-0350 不能同时安装
注)TM-0321与TM-0322不能同时安装


概要规格

■ 共同规格


输入部

输入端子

M3自由端子螺丝

输入阻抗

10 kΩ以上

输入形式

电压或无电压输入
输入放大形式 AC或DC
可以连接的传感器 电磁式/磁电式/光电式/旋转编码器/开关

ＡＣ放大器部

  • 信号波形：正弦波或方波
  • 信号电压范围：正弦波 0.2 ～ 45 Vrms、 方波 0.6 ～ 63 VP-P
  • 信号频率范围：1 Hz ～ 100 kHz

ＤＣ放大器部

  • 信号波形：脉冲宽度 5 μs 以上的矩形波
  • 信号电压范围：Hi电平 ＋4 ～ 30 V、 Low电平 －1 ～ ＋1 V
  • 信号频率范围：0.1 Hz ～ 100 kHz

低通滤波器

OFF(100 kHz)/100 Hz/20 kHz 切换
脉冲输出部
输出电压 Hi电平：＋4.5 V 以上
Lo电平：＋0.5 V 以下
输出论理 负论理
负荷阻抗 100 kΩ 以上
输出端子 M3 自由端子螺钉

显示部

显示部 荧光显示管(带３段亮度切换功能)、６位显示
显示更新时间 由0.2s(出厂時)、0.4s、0.5s、0.6s、0.8s、1.0s ～ 10s(刻度为1.0s)中选择
单位表示

运算内容

单位

转速 r/s、r/min、r/h
圆周速度 mm/s、m/s、mm/min、m/min、km/min、mm/h、m/h、km/h
周期 s、min
转数(1/s) 1/s、1/min、1/h
频率 Hz、kHz
流量 mℓ/s、mℓ/min、mℓ/h、ℓ/min、ℓ/h
累计时间 s、min
任意 EU/s、EU/min、EU/h


小数点以下显示位数 OFF(0)、从1位、2位、3位开始任意选择
SIG显示 与输入信号同步闪烁
出错显示 备用存储器出错、插件板出错、输入频率出错、显示位数出错、存储器全出错、设定值出错
运算部
运算显示 转速、圆周速度、移动速度、周期.转数(1/s)、频率.流量、累计时间
测定方式 周期运算方式
运算时间 10 ms ＋ 1 周期时间
测量精度

显示值×(±0.01%)± 1 计数位以内

※ 这一显示值为除掉小数点后的计数位

自动零值功能 这是一个在设定时间内，信号输入完全没有时，让显示值以零(0)显示的功能。

从OFF(11s)、0.5s、1.0s、2.0s、3.0s、4.0s、5.0s、6.0s、7.0s、8.0s、9.0s、10.0s中选择

急减速跟踪功能 当输入信号急剧减少，经过约1秒钟后输入信号已没有时，显示值自动减少，约11秒后变成零(0)的功能。
移动平均功能

可从OFF(出厂时)、2、4、8、16、32、64、128中选择

※ TM-3130/0330的模拟输出，对于每 10 ms 的运算值进行移动平均后输出。

峰值保持功能 对于从测量开始到停止为止的峰值(最大值、最小值、平均值)进行保持的功能。
存储器部
面板条件存储器 可以存储4种条件(也可对设定条件保存及调用)
检测器用电源
输出电压 DC 12 V ± 10 %
最大输出电流 100 mA
一般规格
电源电压

AC 100 V ～　240 V(50 Hz/60 Hz)

※ 电源线不是随机备件，而是选择件，需另行购买。

耐电压 AC 1500 V(1 min)
绝缘电阻 10 MΩ 以上(用DC 500 V 摇表)
电力标定值

  • TM-3100:11～19VA

  • TM-3120:13～21VA

  • TM-3130:16～25VA

  • TM-3140:12～21VA

※ 当模拟卡、BCD卡、比较器卡全部装置时，为 20 ～ 30 VA。

使用温度范围 0 ～ +50℃、但不能结露
保存温度范围 -10 ～ ＋60℃、但不能结露
外形尺寸 96(W)×48(H)×148(D)mm
重量 约 310 g
符合规格
CE标志 低电压指令 EN61010-1: 2010 (3级)
污染度2/过电压类Ⅱ
EMC指令 组合装入型 EN61326: 2006


附件 面板安装五金件一套


■ BCD 输出规格(TM-3120 及 TM-0322 选购件卡)






输出信号

输出形态

6位平行输出

输出形式 开式集电极
吸收电流 Max 32 mA
输出耐电压 Max 24 V

输出逻辑

正逻辑

数据更新时间 100 ms 以内

输入信号(请求信号)

输入形态

负逻辑(脉冲宽度：10 μs 以上)

动作沿

下降沿

输入电压

TTL

输出模式

模式切换

正常模块及请求模式间切换
