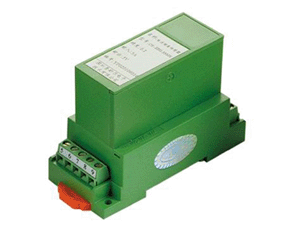

CE-F03-32ZS2频率隔离传感器

时间： 2013-11-13　

CE-F03-32ZS2频率隔离传感器

联系电话：020-82348735，传真：020-82348703

频率型电量隔离传感器/变送器

型号：
CE-F01
负载能力：
电压输出≤5mA
电流输出≤300Ω
输入范围：
0～55Hz 0～5KHz
响应时间：
400 mS
输出类型：
5V或4-20 mA
辅助电源：
+12V或+15V或+24V
精度等級：
0.5級
静能功耗：
300 mW
產品特性表


主型号
隔离原理
隔离耐压
响应时间
过载能力
靜能功耗（mW）
安裝方式
Vz,Vd,Vg,Iz输出
Iy输出
CE-F01
光 电
≤2500VDC
≤400mS
2倍1秒10次
200
250
导轨式


产品选型表 （请按"从左到右的原则"选出可选项）

主型号
输出类型
辅助电源
输入波形
外形
结构
等級
指数
常用额定值
频率
电压
CE-F01
3--0~5VDC（Vz）
4--0~20mA（Iz）*
5--4~20mA（Iy）*
8--0~10VDC（Vd）
2---12V
3---15V
4---24V
9---220V
F---方波
O---OC频率信号
R---过零任意波形
T---TTL电平
Z---正弦波
S2
S3
0.5
55Hz，100Hz,
1kHz，2kHz,
5kHz
50V，110V，
250V，400V，
500V
*-选用该输出类型时，负载电阻应RL≤250Ω。如250Ω
选型示例：CE－F01－32FS2－0.5/0~55Hz（250V）
描 述：输入0~55Hz方波信号（电压250V），输出：0~5V，辅助电源：+12V，等級指数：0.5級的S2型电量隔离传感器.


1、 CE-T模拟系列变送器使用须知
为减少CE产品使用故障，请用户在产品加电测试和使用前必须仔细阅读使用说明书，并遵守以下注意事项：
1.1 辅助电源电压必须符合产品标签上规定的额定值，精度不低于5％，纹波≤0.4％，公共输出端最好接大地。
1.2 使用时，必须按产品对应的接线图正确连接信号输入、输出和电源接线，辅助电源和输入信号、输出信号（三隔离产品）之间不能共地，检查无误并确认端子与信号线芯接触良好后，再接通辅助电源和输入信号。
1.3 如用户订货时无特殊申明，电流信号输出型产品的输出端负载电阻应≤250Ω，且不得在加电条件下长时间开路电压或频率输出型产品的输出端负载电阻应≥2KΩ，且不得在加电条件下让负载电阻＜＜2KΩ或短路；外接负载均应为无源负载。
1.4 产品使用环境应无结露，无导电尘埃和破坏绝缘、金属的腐蚀性气体存在；
1.5 产品用于强电磁干扰环境时，输入输出线信号连线应使用屏蔽线，电压或频率信号输出线长度以不超过1米为宜集中安装时，产品安装间距应≥10mm。
1.6 产品出厂时已按产品标准调好零点和精度，使用时请勿随意调校。
1.7 如用户订货时无特殊申明，交流电量变送器出厂电气指标是按输入50HZ电量校正。
1.8 如用户订货时无特殊申明，变送器工作环境温度为0~50℃。
1.9 CE系列产品通常在交流屏、直流屏和其它电气自动测控装置中使用，如产品的信号输入输出接线需暴露在室外用户应考虑采取防雷措施。

外型图 安裝图 接线图
S2型无孔

2、模拟型交直流变送器使用常见故障与排查
2.1加辅助电源和输入信号后，没信号输出
·断电检查产品接线与接线图是否相符，接线端子与连接导线电气接触是否良好，端子紧固螺钉是否旋紧；连接导线要在端子之上，而不是端子之下，见如图：
正确端子接线如下： 错误端子接线如下：

·检查辅助电源、输入电量值是否与产品标签上的标称值一致，直流输入的极性是否接反；
·检查负载电阻是否满足1.3条要求；
·确认以上检查校正无误后重新加电，仍无输出时，若用户无条件继续排查，可将产品退回厂家处理。
2.2有输出，但输出偏差超过规定的精度等级，甚至异常
·按2.1条要求检查，确认是否有误并校正；
·用精度等级优于产品精度等级的数字万用表测量辅助电源、输入电量的额定值是否与产品标签上标定的量程相符；
·CE-P、CE-Q类功率产品输入信号相线、相序连接顺序是否正确，接错会导致输出异常；
·检查产品使用条件与环境是否满足1.3、1.5、1.8条规定；
·确认以上检查校正无误后重新加电，输出仍不正常时，若用户无条件继续排查，可将产品退回厂家处理。
2.3输出信号跳动或快速上下漂移
· 按2.1条要求检查，确认并校正接线是否正确，辅助电源接地（大地）是否良好；
· 辅助电源电压是否在跳动，纹波是否≤0.4％；
· 输入信号是否跳动，幅值是否在产品规定量程内；
· 产品使用条件环境是否满足1.3、1.5、1.7、1.8条规定；
· 确认以上检查校正无误后重新加电，输出仍不正常时，若用户无条件继续排查，可将产品退回厂家处理。
