MP-9820转速传感器

时间： 2013-12-09　

MP-9820转速传感器，电话：020-32056193，传真：020-82348703

MP-9820的内部由磁阻元件、永久性磁铁、直流放大器及电压调节器等组成，是非接触型磁电式转速传感器。与检测齿轮配套使用，从超低速到高速的转速(1 ～ 100000 r/min(60 P/R))都能测量并以稳定的方形波信号输出。

MP-9820作为传感器可与TM-3100系列转速表示器，FV-1400/5300频率/电压(F/V)转换器连接配套使用。构成的测试系统，测试范围宽，应用领域广。

特点：1 Hz ～ 100 kHz超宽域信号检测范围，同行业最高水平的频率响应性能 - 从超低速到高速，测试范围宽，应用领域广。

非接触检测方式，被测对象没有额外负荷，不产生摩擦，不需要润滑处理。

紧凑型构造内藏磁阻元件与波形处理电路

使用新型信号电缆防噪声干扰能力大幅提高

计划取得CE规格认证

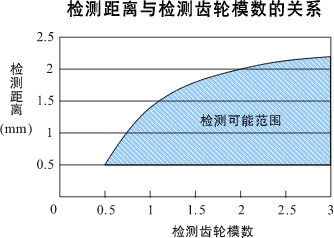

检测距离与检测齿轮模数的关系

请使用以下规格的检测齿轮

齿轮形状 渐开线型齿轮
模数 0.5 ～ 3
齿宽 3 mm以上
材质 强磁性材料(如S20C,SS400等(均为日本规格))

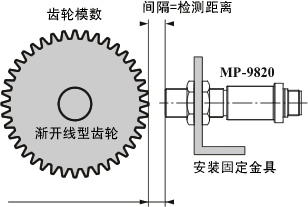

如右图所示，MP-9820的检测距离与配套使用的检测齿轮的模数相关，模数越大可以有效检测的距离越长。
另外，检测距离还与温度有关，如果测量环境的温度变化比较大时，应尽量缩小检测距离。右图的检测可能范围内，输出信号的波形占空比为50 %± 20 %以内。

概要规格
检测方法 利用磁阻元件和磁性材料齿轮
检测齿轮 强磁性材料(如S20C,SS400等(均为日本规格))，渐开线型齿轮
模数0.5 ～ 3，齿宽3 mm以上
检测距离 由检测齿轮的模数决定
测量转速范围 1 Hz ～ 100 kHz(60 P/R的检测齿轮使用时，1 ～100,000 r/min)*
输出方式 电压信号输出
输出信号形式 方形波，高电平H：＋5 ± 0.5 V以内，低电平L: ＋0.5 V以下。
输出阻抗 约330 Ω
适用转速表示计 ，，其他
适用F/V转换器 ,
电源 DC 12±2 V, 约 40 mA
保护电路 电源极性保护
使用温度范围 －10 ℃～＋70 ℃
保存温度范围 －20 ℃～＋80 ℃
使用湿度范围 20 ～ 80 ％ RH(不结露)
保存湿度范围 20 ～ 80 ％ RH(不结露)
耐电压 DC 250 V
耐振动 49 m/s2 ，X，Y，Z各方向
耐冲击 490 m/s2，X，Y，Z各方向3次(非通电状态)
外观尺寸 长75 × 最大直径 24 mm
重量 约 80 g(含2个固定用螺栓)
信号电缆 别售(30 m以下，MX-7100/8100系列连接电缆使用时)

* 60 P/R 的检测齿轮使用时，相应于转速100,000 r/min 的检测频率为100 kHz。

■连接信号电缆

MX-7105(一端紧压片端子，一端R03端子) 5 m
MX-7110(一端紧压片端子，一端R03端子) 10 m
MX-7115(一端紧压片端子，一端R03端子) 15 m
MX-7120(一端紧压片端子，一端R03端子) 20 m

MX-8105(两端R03端子) 5 m
MX-8110(两端R03端子) 10 m
MX-8115(两端R03端子) 15 m
MX-8120(两端R03端子) 20 m
